高密度・高精度・波形記録式の航空レーザと高精細撮影可能なマルチカメラを搭載

SAKURAシリーズは、高密度・高精度・波形記録式の航空レーザに、高精細の垂直・斜め・熱赤外・近赤外などの撮影が可能なマルチカメラをヘリコプターに搭載した航空レーザ計測装置です。

現在4機を所有しています。



レーザ計測装置


高密度

ヘリコプターの柔軟な飛行性能と高いレーザ発射回数により、1mに数十点の超高密度データを取得可能です。

高精度

反射したレーザ光の波形をデジタル記録するWaveform Digitize方式とその波形分析により、高精度に地形の3次元情報を抽出。また、ポリゴンミラーの採用によりスキャン端の誤差も解消しています。

反射エコー強度の連続記録

波形記録解析により複数のリターンエコーの抽出が可能。森林構造などの解析に最適です。

RIEGL LMS-Q560,680  波形記録式(Full-Waveform) 航空機搭載型レーザスキャナ装置


反射信号を全てデジタル記録します。 地上のPCで波形を見ながら検知レベルを変えることにより、複雑な処理・最適な解析による反射物の抽出が可能です。



マルチカメラシステム


多方向斜めカメラ

航空レーザ計測と同時に、斜めカメラにより対象物の側面を撮影し、レーザ計測データや垂直カメラでは捉えられない壁面やオーバーハング、立体交差、高架などの情報を把握することができます。

多彩なカメラ群

多方向斜めカメラだけでなく、熱赤外カメラ、近赤外カメラなど同時に撮影し、多面的な光学情報から対象物の特性を把握できます。

NNK-DCS4H004 マルチカメラシステム


垂直カメラの他に、前後左右を加えた計5方向の高精細カメラ画像を取得できます。


技術資料


レーザ計測装置の仕様

SAKURA ⅠSAKURA ⅡSAKURA ⅢSAKURA Ⅳ
使用レーザLaser Class 1<br>近赤外波長(1,550nm)Laser Class 3R<br>近赤外波長(1,550nm)
レーザ測距精度20mm
ターゲット数無制限
ターゲット分解能0.5m以内
パルスレート最大200 kHz最大240 kHz 秒最大400kHz
スキャン角~±30°
スキャンミラー面回転式ポリゴンミラー

マルチカメラシステムの仕様

SAKURA Ⅰ<br>NNK-DCS4H001SAKURA Ⅱ<br>NNK-DCS4H002SAKURA Ⅲ<br>NNK-DCS4H003SAKURA Ⅳ<br>NNK-DCS4H004
カメラシステム高精細カメラ高精細カメラ×2台垂直/前高精細カメラ×3台垂直/前/後高精細カメラ×5台垂直/前/後/左/右
有効画素数4,904×3,6786,576×4,384(垂直)<br>6,496×4,872(前後左右)
レンズ画角60.36°×47.07°60.36°×47.07°60.36°×47.07°(垂直)<br>30.89°×23.38°(前後)62.95°×49.26°(垂直)<br>39.6°×27.0°(前後左右)
焦点距離38mm38mm39.4mm(垂直)<br>80.3mm(前後)36.1mm(垂直)<br>50mm(前後左右)
その他機能熱赤外,NIR※<br>RGB※NIR※,RGB※NIR※NIR※,RGB※

※:高速スチルカメラ

利用分野

高性能な計測装置とヘリコプターの機動性を活かして、さまざまな用途に利用可能です。

  • 河川、道路、鉄道線路、送電線、パイプラインなど、ヘリの機動性を生かして路線に沿った計測 が可能です。
  • 谷間でも安全に進入して計測を実施可能で、かつ一定対地高度で計測可能なため、狭小範囲や高低差の激しい場所 、切り立った山間地や断崖絶壁など、固定翼では計測困難な地域でも高精度の計測が可能です。
  • 高密度レーザと画像により、都市モデル作成や、都市域での配電線の計測、航空障害といった、3Dモデリングにも適用できます。
  • <a href="/research/service/what/syamen.html?phpMyAdmin=nqzSPp420uLJ42W7dB53LAy9ute">災害時の緊急調査</a>
  • <a href="/research/service/what/syamen.html?phpMyAdmin=nqzSPp420uLJ42W7dB53LAy9ute">地滑り地域</a>・断層帯など地形構造の調査
  • 道路・ダム・港湾施設管理及び設計
  • <a href="/research/service/what/denryoku.html?phpMyAdmin=nqzSPp420uLJ42W7dB53LAy9ute">送電線離隔調査</a>
  • 森林調査
  • <a href="/research/product/3D-model.html?phpMyAdmin=nqzSPp420uLJ42W7dB53LAy9ute">3Dモデリング</a>
  • <a href="/research/service/what/iseki.html?phpMyAdmin=nqzSPp420uLJ42W7dB53LAy9ute">遺跡調査</a> など

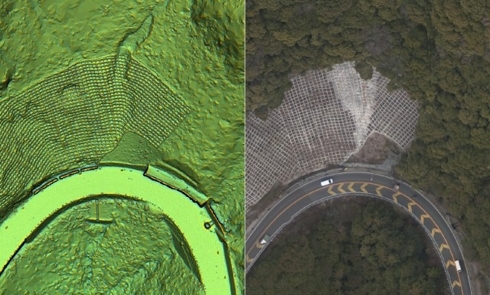

高密度レーザ点群による地形起伏図とオルソフォトによる比較

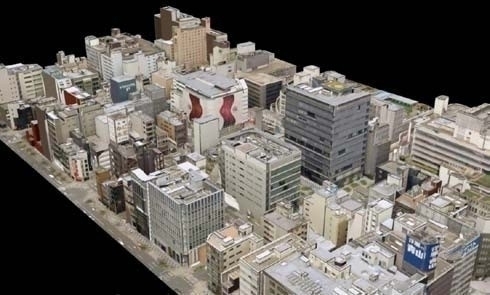

レーザ+多方向カメラによる3D都市モデル
